至慧阳光房——冬季STG变色遮阳性能对比测试分析

一、项目概述:

温致变色遮阳玻璃(STG)是使用温致变色遮阳PVB胶膜与普通玻璃生产的安全夹层玻璃,能够明显改善玻璃的性能和强度,且具有智能变色、遮阳、节能、安全、美观等功能。降低太阳辐射热量,起到节能的效果,并通过吸收太阳光热自主变色,智能遮阳。

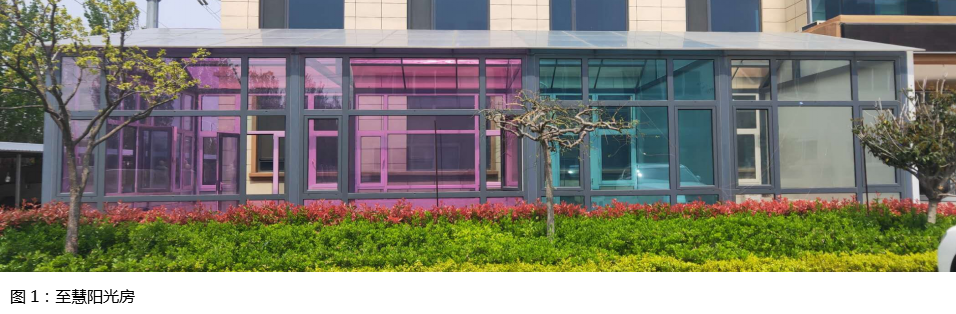

至慧阳光房由三个房间组成,分别为普通PVB夹胶玻璃房间、温致变色遮阳玻璃(STG-B1)房间、农业温室玻璃(STG-A1)房间。

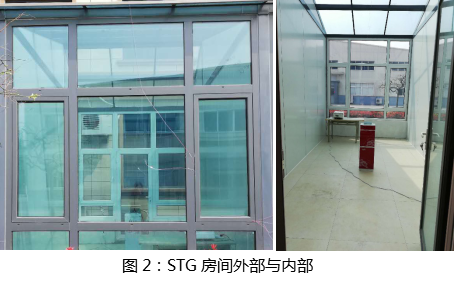

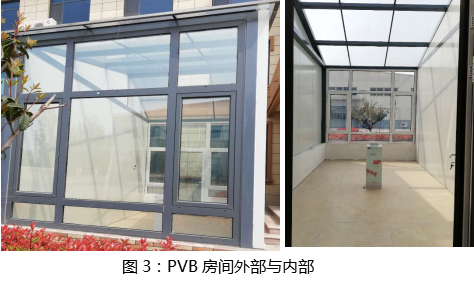

本次测试数据来自普通PVB夹胶玻璃房间【以下简称PVB房间】和温致变色遮阳玻璃(STG-B1)房间【以下简称STG房间】。

为保证两个房间的测试环境完全相同,避免太阳光线相互穿透影响测试结果,两个房间的东西立面使用100mm厚的保温板墙,而房间南、北立面及顶部各使用相同配置的玻璃。

PVB房间玻璃配置为5mm 超白+0.76PVB+5mm 超白+12A+5mm 在线高透 Low-E(5#)

STG房间玻璃配置为5mm 超白+0.76B1+5mm 超白+12A+5mm 在线高透 Low-E(5#)

本次测试的内容:冬季—PVB房间与STG房间在相同环境下的太阳辐射强度、室内照度、室内温度、玻璃表面温度等四个方面的对比。

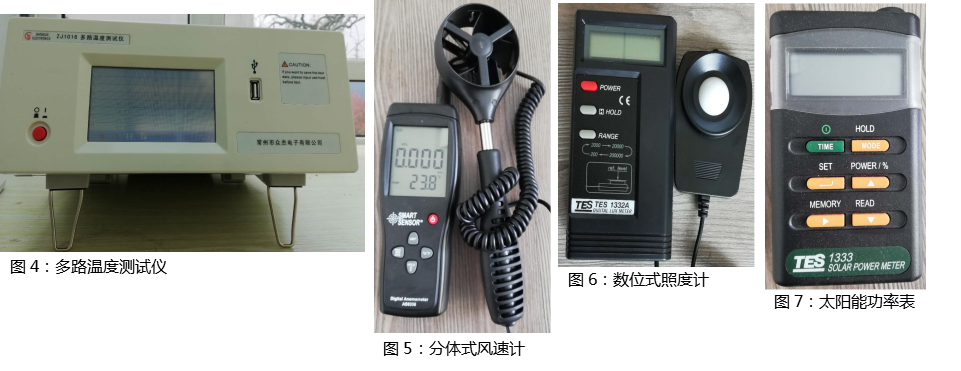

二、测试仪器:

三、测试内容:

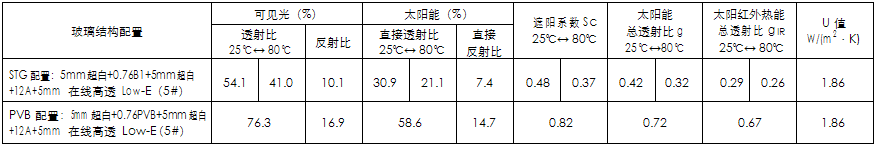

1.  阳光房对比测试玻璃的性能

2.  测试环境

    以下测试数据基于青岛2019年2月23日天气环境,测试当日天晴无风。

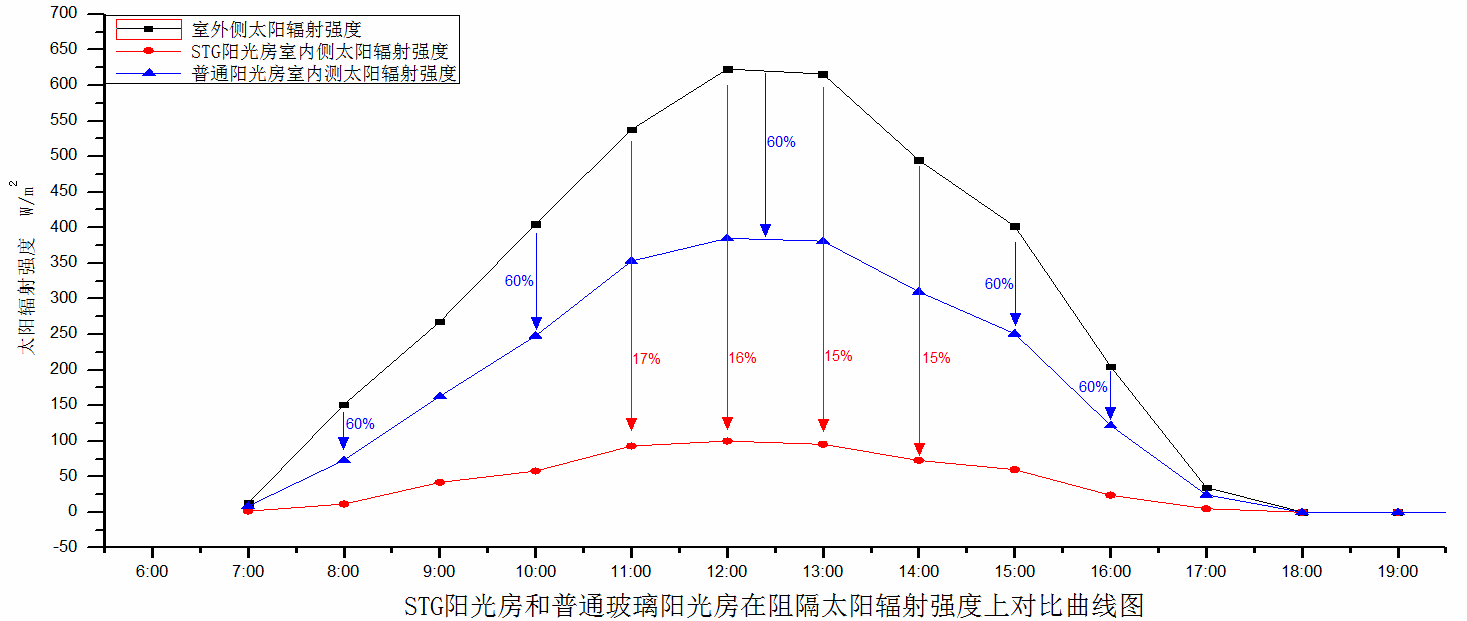

2.1 太阳辐射强度对比

小结:

1) 普通玻璃对太阳辐射的阻挡能力全恒定,且透过的太阳辐射强度很高—入射太阳辐射强度的 60%

2) 透过B1的太阳辐射强度很低——测试值约为入射太阳辐射强度的15%但计算值是 20%30% 实测值与计算值差距这么大是因为B1对太阳光谱的大幅度调节后引起了太阳辐仪的测试精度误差变大,建议参考计算值。

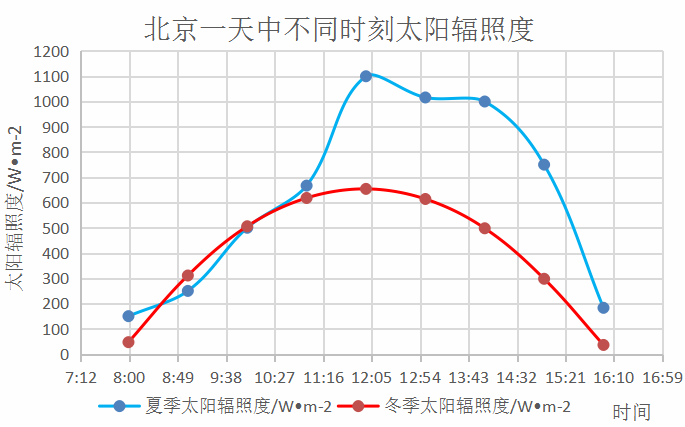

3) 在夏季青岛和北京光照强度相近中午最高辐射强度在1200W/左右透过STG的最大值也仅为300W/这相当于早上8:30 的辐射强度,因STG可使入射到室内的太阳辐射强度一直保持在早晨8~9点时的状态。

2.2  室内照度对比

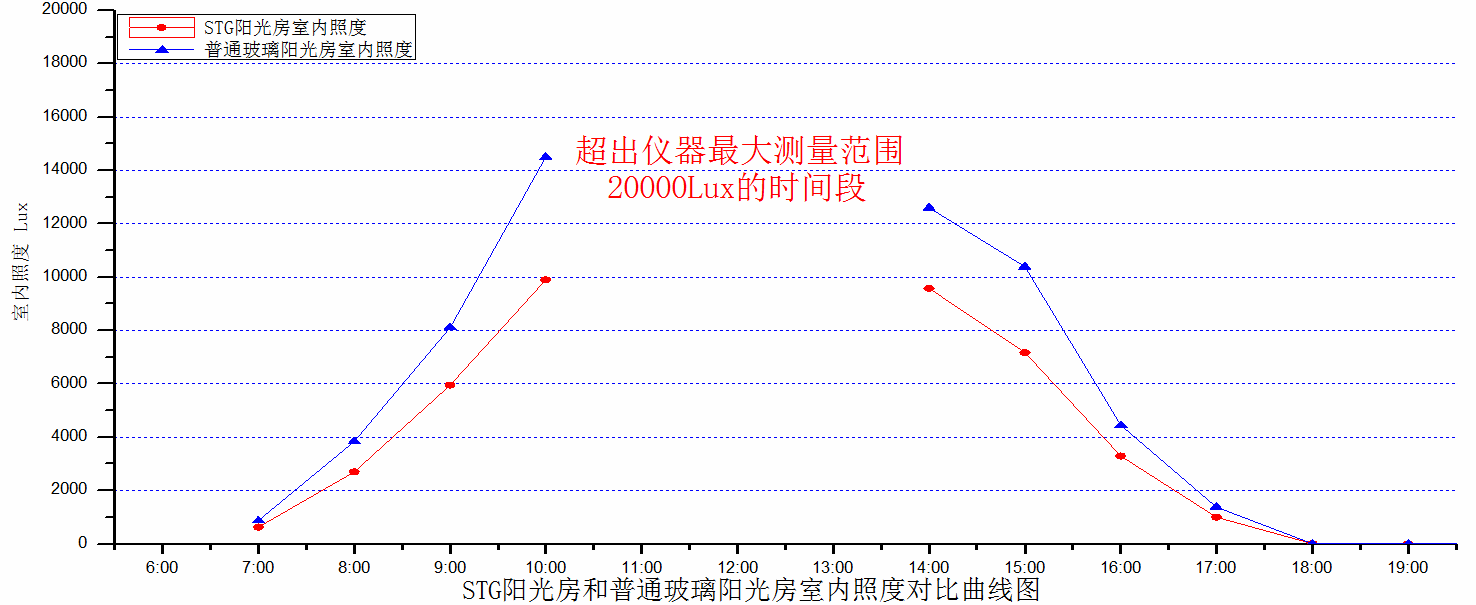

2019年2月23日第一次测量,因测试仪器量程不够,未能取得连续性数据,特别是STG发挥调光性能的中午时刻。

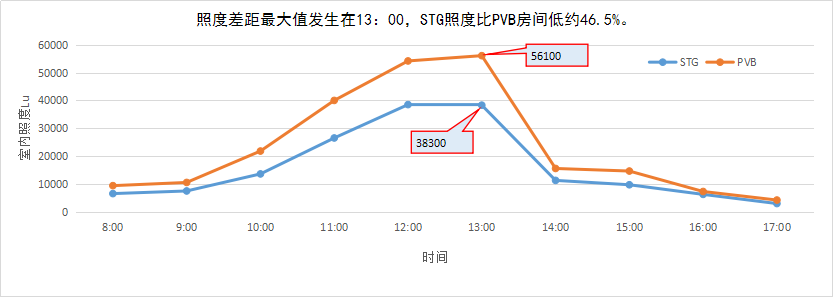

为了采集全部数据,我们特地购买了量程为200000Lux的照度计,并于2019年4月22日重新做了测试,当日天晴微风

   小结:STG与普通玻璃房间的照度随光照强度的增加差距逐渐增大,这说明STG对降低眩光的强度和优化室内采光质量效果明显。

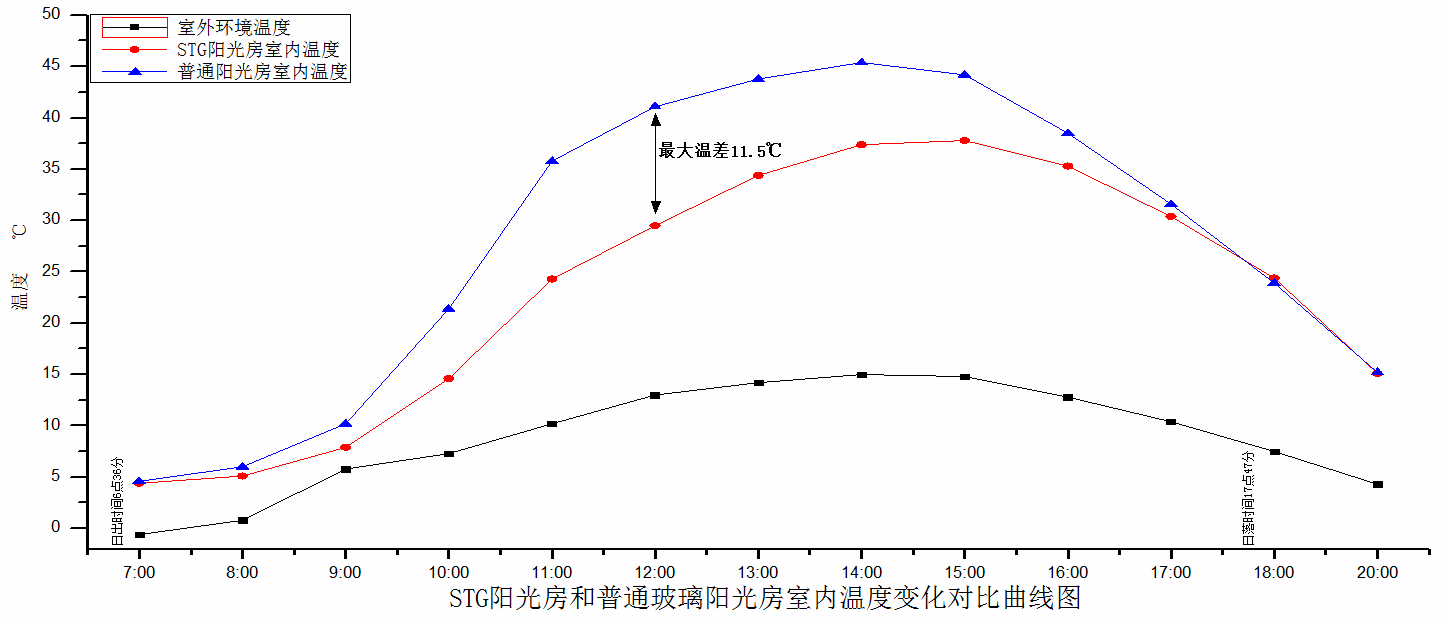

2.3  室内温度对比

在冬季,玻璃阳光房的室内采光取暖性能是十分好的。STG在冬季虽然有不利影响,但如果使用STG构建玻璃阳光房其综合性能还是比普通玻璃阳光房要好——STG可明显延长阳光房内舒适温度的时间,在以青岛为代表的北方地区可使此时间由4小时延长至6小时。

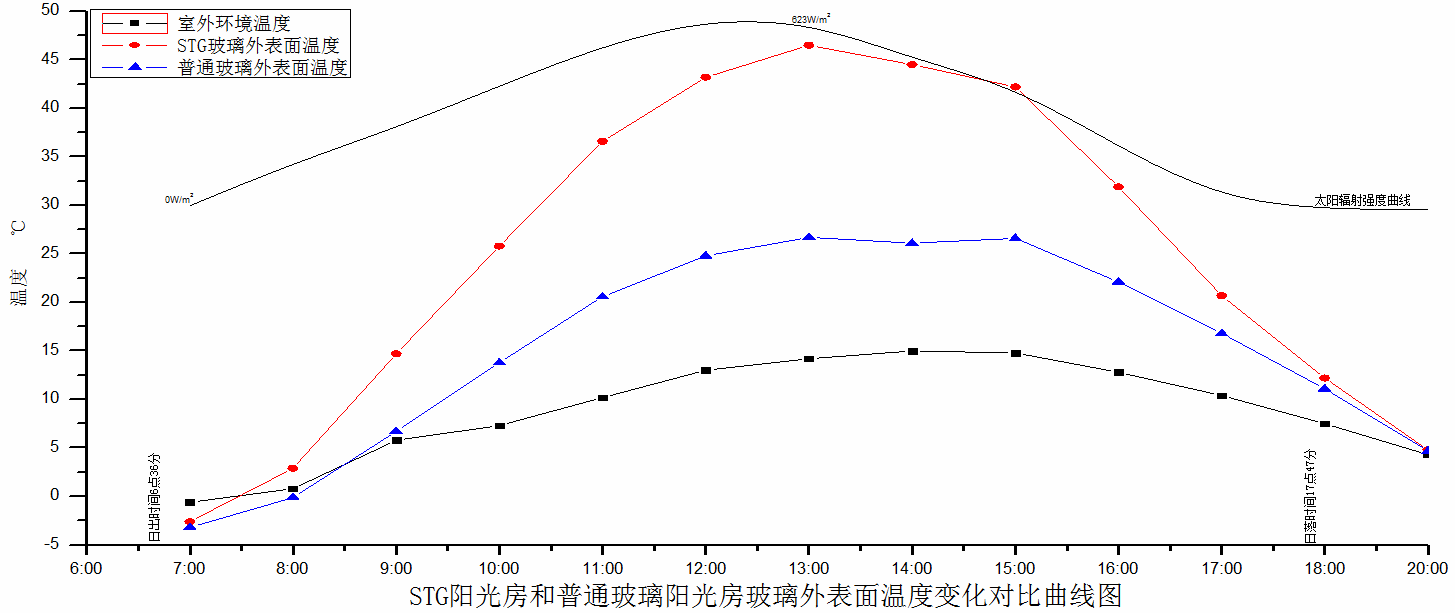

2.4  玻璃外表面温度对比

       由下图可见,在青岛的冬季STG玻璃表面温度相对于环境温度会有约30℃的温升,由此引起STG的可见光透过率降低约4个百分点。

三、本次测试结论:

1. STG房间的太阳辐射强度仅为PVB房间的1/3~1/2,说明STG可显著降低入射到室内的太阳辐射强度,无论冬季还是夏季均能使太阳辐射强度始终保持在8~9点时的状态。

2. STG可以明显降低眩光强度和减小眩光面积,在冬季光线最强的中午可降低眩光强度接近50%

3. STG房间与PVB房间最大温差11.5无论在冬季还是夏季,STG用于玻璃阳光房都是有显著优势的节能产品。

4. 在冬季,STG也有一定的变色能力,可见光透过率会降低约4个百分点。

四、后续测试安排:

STG 变色遮阳的优势特点在夏季会有更好的表现,公司将在7、8月份安排更系统、更全面的测试和分析。
